Historia konstrukcji:

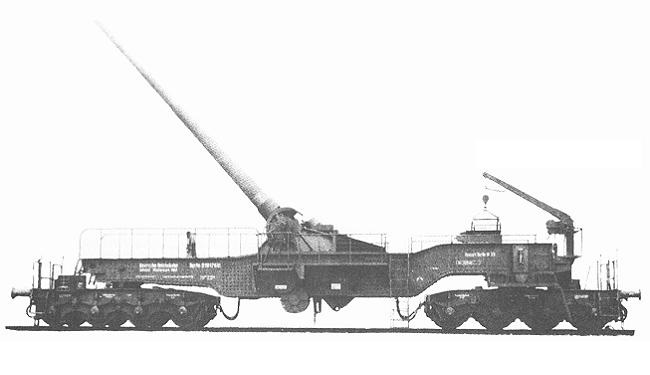

Armata kolejowa 20,3 cm K. (E) była używana przez siły zbrojne Niemiec.
Została opracowana w niemieckich zakładach Friedrich Krupp A.G. w Essen. Wykorzystano armatę morską 20,3 cm SK C/34, którą posadowiono na platformie kolejowej. Od 1941 roku wyprodukowano 8 egzemplarzy.
W katalogu wzorów uzbrojenia otrzymała oznaczenie Gerät 5-2001.
Dane techniczne:
| Kaliber: Masa całkowita: Masa lufy: Wymiary: Długość lufy: Odrzut lufy: Kąt ostrzału w elewacji: Kąt ostrzału w azymucie: Szybkostrzelność: |
203 mm 86.100 kg 20.700 kg 18.445 x 3.620 x 3.960 mm 12.155 mm (w tym część gwintowana 9.527 mm) 620-670 mm od 0° do +47° 1° 1 strz./2 min |
Opis konstrukcji:
Lufa stalowa, gwintowana, o 64 prawoskrętnych zwojach. Objętość komory nabojowej 70 dm3. Zastosowano zamek klinowy o ruchu poziomym. Dwa hydropneumatyczne oporopowrotniki umieszczone pod lufą. Żywotność lufy wynosi ok. 600 wystrzałów.
W drugiej połowie 1944 roku planowano przekoszulkować lufy na standardowy w wojskach lądowych kaliber 211 mm, ale ze względu na utratę dział projekt anulowano.
Platforma kolejowa zaopatrzona z obu końców w dwa czteroosiowe wózki. Na stanowisku stałym stosowano specjalną platformę obrotową Vögele Drehscheibe, która umożliwiała pełny ostrzał dookrężny.
Amunicja:
Stosowano amunicję rozdzielnego ładowania z głównym ładunkiem miotającym Hauptkartusche umieszczonym w mosiężnej łusce 20,3 cm Hülsenkartusche 34 (długość 875 mm, średnica kryzy 245 mm, masa ładunku 29,8 kg P.R. 32 (835 x 12/5) z zapłonnikiem na dnie łuski) oraz ładunkiem dodatkowym Vorkartusche w cylindrycznym worku z materiału (długość 900 mm, masa ładunku 17,5 kg P.R. 32 (835 x 12/5) – umieszczany przed ładunkiem głównym).
Przeciwpancerna 20,3 cm Panzersprenggranate L/4,4 Bodenzünder (mit Haube)
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
895 mm 122 kg 8,93 kg 47,3 kg 925 m/s 36.400 m |
Pocisk 20,3 cm Psgr. L/4,4 (m.Hb.) typu APCBC-HE z korpusem stalowym (przykrytym czepcem balistycznym z magnezu dającym błysk przy uderzeniu w cel) wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w zapalnik denny typu Bd.Z. C/38.
Burząca 20,3 cm Sprenggranate L/4,7 Bodenzünder (mit Haube)
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
956 mm 122 kg 6,54 kg 47,3 kg 925 m/s 36.400 m |
Pocisk 20,3 cm Sprgr. L/4,7 Bzd. (m.Hb.) typu HE z korpusem wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w zapalnik denny typu Bdz. C/38.
Sprenggranate L/4,7 Kopfzünder (mit Haube)
| Długość pocisku: Masa pocisku: Masa materiału wybuchowego: Masa ładunku miotającego: Prędkość wylotowa: Donośność: |
953 mm 122 kg 8,93 kg 47,3 kg 925 m/s 36.400 m |
Pocisk 20,3 cm Sprgr. L/4,7 Kz. (m.Hb.) typu HE z korpusem wypełnionym ładunkiem materiału wybuchowego, zaopatrzony w głowicowy zapalnik uderzeniowy typu Kz. C/27.
Inne typy amunicji:
Oświetlająca Leuchtgranate L.Gr. L/4,5
Pocisk 20,3 Lg L/4,5 służył do oświetlenia celu aby wykonać pomiary współrzędnych dla użycia amunicji bojowej (ładunek miotający 27,76 kg Tri.R.f.Lg. (835 x 6,5/3) lub 26 kg R.P.f.Lg. (835 x x5/2,2), masa pocisku 103 kg).
Szkolna 20,3 cm Sprgr. L/4,7 Kz. (m.Hb.) Üb
Szkolna 20,3 cm Sprgr. L/4,7 Bzd. (m.Hb.) Üb
