Historia konstrukcji:
Forteczna armata przeciwpancerna 4,7 cm Pak. K. 36 (t) była używana przez siły zbrojne Niemiec. Do 1942 roku nosiła oznaczenie 4,7 cm Fest.Pak. M 36 (t). Litera K w oznaczeniu to skrót od Kasematte, wprowadzona dla odróżnienia od wersji holowanej.
Były to przejęte czechosłowackie forteczne armaty przeciwpancerne 4 cm kanon vz. 36 (oznaczenie fabryczne producenta A6), które były używane w niemieckich obiektach fortyfikacji stałej i polowej. W czechosłowackich obiektach w kazamatach typu L1 (sprzężone z karabinem maszynowym vz. 37) oraz Q (samodzielnie) osadzono 222 działa tego typu, a dalsze 6 dział używano do celów szkoleniowych.
Na zamówienie wojsk czechosłowackich od 1936 roku wyprodukowano 268 egzemplarzy. Pod niemieckim zarządem zakłady Skoda w Pilznie do 1940 roku wyprodukowały dalsze 493 egzemplarze.
W katalogu wzorów uzbrojenia otrzymała oznaczenie Gerät 5-0411.
Dane techniczne:
| Kaliber: Amunicja: Masa: Długość lufy: Szybkostrzelność: |
47 mm 40x404R z lawetą forteczną 1.550 kg lufy z zamkiem 192 kg 2.040 mm 35 strz./min |
Opis konstrukcji:
Lufa stalowa, gwintowana, zaopatrzona w 20 prawoskrętnych zwojów. Zastosowano półautomatyczny zamek klinowy.

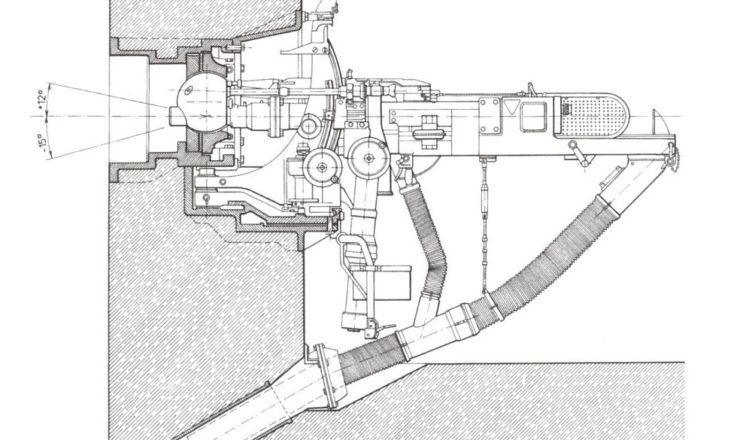

Działo przeznaczone do montażu w kazamacie fortecznej. Do naprowadzania broni na cel wykorzystywano celownik Z.F. f. 4,7 cm Fest.Pak (t).
Amunicja:
Stosowano amunicję scaloną.
Przeciwpancerna 4,7 cm Pzgr.Patr. 36 (t)
| Długość naboju: Długość pocisku: Masa naboju: Masa pocisku: Masa ładunku wybuchowego: Ładunek miotający: Prędkość wylotowa: Donośność: |
495 mm 168 mm 3,15 kg 1,65 kg 0,015 kg 459 g Ngl. Str. P. M 36 (1 * 10/320) 775 m/s skuteczna 1.500 m |
Pocisk 4,7 cm Pzgr. 36 (t) z czepcem ochronnym typu APC-HE. Wykonany z wysokogatunkowej stali stopowej korpus mieścił niewielki ładunek wybuchowy pobudzany zapalnikiem dennym typu Bd.Z. 36 (t) lub Bd.Z. PD 28 (t). W części dennej znajdował się smugacz Lichtspurhülse Nr. 8 ale były produkowane także wersje bez smugacza.
Przeciwpancerna 4,7 cm Pzgr.Patr. 36 (t) umg.
| Długość naboju: Masa naboju: Masa pocisku: Ładunek miotający: Prędkość wylotowa: Donośność: |
510 mm 3,13 kg 1,65 kg 459 g Ngl. Str. P. M 36 (1 * 10/320) 775 m/s skuteczna 1.500 m |
Pocisk 4,7 cm Pzgr. 35 (ö) umg. typu AP-HE. Wykonany z wysokogatunkowej stali stopowej korpus mieścił niewielki ładunek wybuchowy pobudzany zapalnikiem dennym typu Bd.Z. M 35 d. 4,7 cm Pzgr. 35.
Odłamkowa 4,7 cm Sprgr.Patr. 36 (t)
| Długość naboju: Masa naboju: Masa pocisku: Ładunek miotający: Prędkość wylotowa: Donośność: |
572 mm 2,81 kg 1,50 kg 251 g Ngl. Str. P. M 36 (0,6 * 6/320) 600 m/s 5.400 m |
Pocisk 4,7 cm Sprgr. 36 (t) typu HE. Zastosowano głowicowy zapalnik uderzeniowy typu A.Z. N 34 (t).
