Jednosilnikowy, jednomiejscowy dolnopłat o konstrukcji metalowej z podwoziem wciąganym w locie.
Płat: eliptyczny z prostą krawędzią natarcia, trójdzielny, konstrukcja duralowa z kesonem PZL z blachy falistej.
Pokrycie z gładkiej blachy duralowej łączonej nitami o wpuszczanych łebkach. W prawym płacie reflektor do lądowania.
Kadłub: o przekroju owalnym, w przedniej i środkowej części kratownica przestrzenna spawana z rur stalowych,
część tylna półskorupowa, wykonana technologią połówkową.
Kabina z ogrzewaniem i wentylacją, osłona odsuwana do tyłu.
Podwozie: Avia 4L z elementami hydraulicznymi Dowty, amortyzatory olejowo - powietrzne Avia, ogumienie pólbalonowe Stomil.
Napęd:
PZL 50/I : 9 cylindrowy silnik gwiazdowy chłodzony powietrzem, ze sprężarką i reduktorem Bristol Mercury VIII o mocy
startowej 695/725 KM i 5 minutowej mocy maksymalnej 810/840 KM na wysokości 4267 m.
PZL 50 A Jastrząb : silnik PZL WS Markury 8 z rozrusznikiem Avia.
Śmigło Hamilton Standard Constant Speed o zmiennym skoku.
Zbiornik paliwa w środkowym skrzydle, o pojemności 400 l z urządzeniem do szybkiego zrzutu paliwa w locie.
Uzbrojenie:
Cztery karabiny maszynowe PWU wz. 36 kal 7,92 mm; z tego dwa zsynchronizowane w kadłubie i dwa w skrzydłach zewnętrznych
z zapasem amunicji 500 - 600 nabojów/km. Synchronizatory JS 3. Ładunek bomb : 1x 100 kg.
Wyposażenie: radiostacja N2L/M, fotokarabin K 28 lub Fairchild, instalacja tlenowa z inhalatorem, instalacja gaśnicza, rakietnica Perkun.
Przybliżone dane techniczne:
rozpiętość 9,7 m,
długość 8,7 m,
wysokość w linii lotu 3.37 m,
wysokość podczas postoju 2,67 m,
powierzchnia nośna 15,8 m2,
masa własna 1900 kg,
użyteczna 500 kg,
całkowita 2400 kg.
Osiągi ( PZL 50/I):
prędkość maksymalna ok. 430 km/h, prędkość obliczeniowa 500 km/h, pułap 7500 m, zasięg 750 km, rozbieg 250 m.

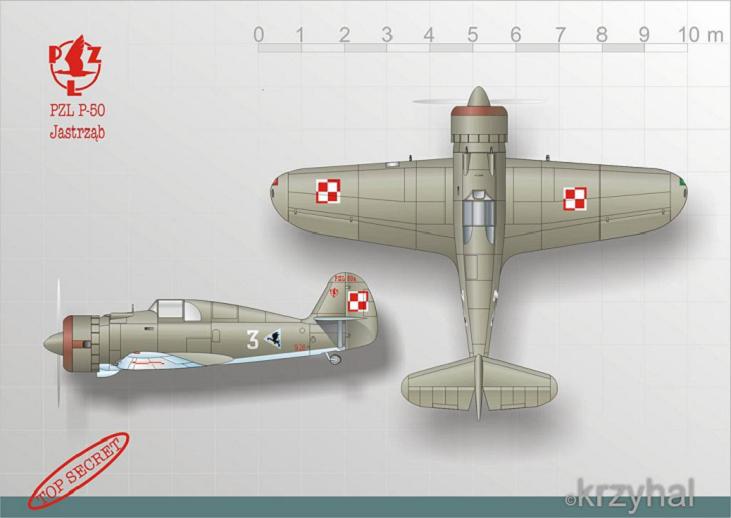

Autorem niżej przezentowanych rysunków jest Artur Sudnik, dziękujemy za ich udostępnienie
kliknij rysunek, by go powiększyć
Źródła:
Andrzej Glass - Polskie Konstrukcje lotnicze 1893 - 1939. Wyd. Komunikacji i Łączności. Warszawa 1977
Edward Malak - Prototypy samolotów bojowych. Polska 1939 - 1939. Wyd. Uniwersytetu Wrocławskiego. Wrocław 1990
Andrzej Morgała - Samoloty Wojskowe w Polsce 1924 - 1939. Wyd. Bellona. Warszawa 2003
Lotnictwo nr 6/05
Skrzydlata Polska nr 6/05
